Арматурная проволока ВР-1

Арматурная  проволока ВР-1

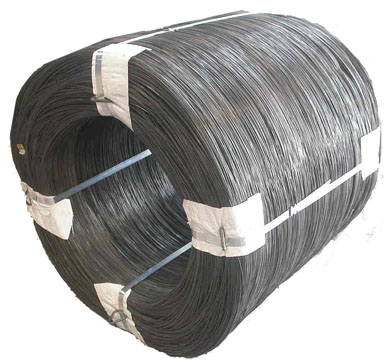

1787413АРМАТУРНАЯ ПРОВОЛОКА

Содержание

  • 1. Общая информация
  • 2. Марки стали
  • 3. Сортамент, предельные отклонения и масса
  • 4. Требования к поверхности
  • 5. Маркировка, упаковка и хранение
  • 6. Пример условного обозначения

Общая информация

Арматурная проволока по назначению делится на два класса:

  • B-I – холоднотянутая низкоуглеродистая стальная проволока, предназначенная для ненапрягаемой арматуры (обыкновенная арматурная проволока).
  • B-II – холоднотянутая углеродистая стальная проволока, предназначенная для напрягаемой арматуры (высокопрочная арматурная проволока).

Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций (по ГОСТ 6727-80).

Арматурная проволока ВР.doc - Google Диск

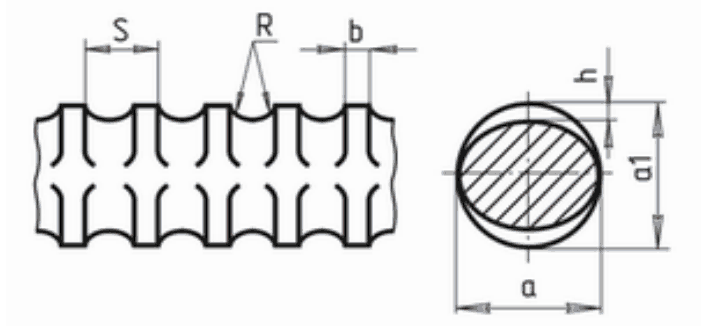

Рис. 1. Проволока периодического профиля Вр-I

Марки стали

Проволока изготавливается из сталей 1кп, 2кп, 3кп.

Сортамент, предельные отклонения и масса

Таблица 1. Размеры, предельные отклонения и масса

d, мм

a,
мм

а1, мм

h, мм

Предельные отклонения в глубине вмятин, мм

S, мм

Предельные отклонения по шагу вмятин, мм

b, мм

Предельные отклонения по длине выступа, мм

Расчетная площадь поперечного сечения, мм2

Линейная плотность, кг/м, не более

3,0

3,0

+0,03
–0,09

0,15

+0,05
–0,02

2,0

±0,2

0,6

±0,2

7,07

0,052

4,0

4,0

+0,04
–0,12

0,20

2,5

0,8

12,57

0,092

5,0

5,0

+0,05
–0,15

0,25

3,0

1,0

19,63

0,144



Примечание:

  • d — номинальный диаметр проволоки,
  • a — номинальный размер,
  • a1 — предельные отклонения на размер,
  • h — глубина вмятин,
  • S — номинальный шаг вмятин,
  • b — длина отступа.

Требования к поверхности

На поверхности проволоки не должно быть трещин, плен, закатов, раковин.

Допускаются риски и царапины глубиной не более половины предельных отклонений по диаметру и налет ржавчины.

Маркировка, упаковка и хранение

Проволока изготавливается в мотках массой 20–100 кг. Допускается изготовление проволоки в мотках массой 500–1500 кг. Каждый моток должен состоять из одного отрезка проволоки. Проволока должна быть свернута в мотки неперепутанными рядами. Каждый моток должен быть равномерно перевязан по окружности мягкой проволокой не менее чем в трех местах. Концы мотка должны быть аккуратно уложены и легко находимы.

Пример условного обозначения

Проволока, диаметр 3,0 мм, класс Вр-I:
